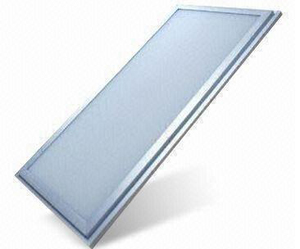

一、产品描述:
LED平面灯应用“侧发光”技术,将导光板和LED完美结合,是LED室内照明行业的新兴产品。主要光学元件包括:LED、反射板、导光板、扩散板。通过优质导光板均光、导光将侧光源的光线均匀柔和的导出。LED平面灯整灯厚度最薄可至12mm,光源光效在114Lm/W以上,整灯光效80Lm/W以上,发光均匀性大于80%。
二、产品特点:
光效
对于LED平面灯而言,由于光线从LED发出后经过多种光学元件的作用后出光。一直以来LED平面灯的光效都在60%以下。我公司选用115Lm/W以上的高光效LED,反射率99%以上的反射板,穿透率大于90%的扩散板,效率大于90%的电源转换器和优质导光板,确保灯具效率大于75%,灯具光效>80Lm/W.
2.散热
将热量顺利及时的导出以降低LED的工作结温,是LED应用必须解决的问题。一个带有散热结构的LED平面灯的简化热阻模型如下:我公司采用热阻较小的SMD型LED搭配高导热性能的铝基板,外加优良的散热结构,确保灯具工作时表面最高温度低于50度,LED结温小于75度。从而保证LED的工作寿命大于50000小时。
3.发光均匀性
侧发光式LED平面灯光源分布在灯具的侧面,虽然侧发光技术在背光源领域已是十分的成熟,但是在照明领域发光面的均匀性仍然是导光板的技术难点。我公司通过与多家导光板专业生产厂家的共同研发改进,目前我公司LED平面灯出光均匀性>80%,无视觉可见光斑或亮线。
三、应用场合:
该产品广泛应用于办公室,阅览室、工厂、商场,学校、医院、酒店、家庭、商店、饭店、餐厅、展厅、艺术厅、博物馆、及地下停车场等场合,以取代传统荧光灯盘。
采用115Lm/W以上的LED和优质光学材料, 灯具光效> 80Lm/W, 显色性Ra> 80. | ||||
项目/单位 | HP600X600S01 | HP1200X300S01 | HP300X300S00 | HP200X200S00 |
外形尺寸(L*W*H)/mm | 596.0*596.0*12.3 | 1196.0*296.0*12.3 | 296.0*296.0*12.3 | 196.0*196.0*12.3 |
发光区域(L*W)/mm | 549.4*549.4 | 1149.4*249.4 | 249.4*249.4 | 149.4*149.4 |
功率/W | 32 | 40 | 12 | 8 |
输入电压/V | AC85~265 | |||
光通量/Lm | 1800~2000 | 1800~2050 | 750~850 | 450~550 |
中心一米照度/Lux | > 500 | > 500 | > 160 | > 70 |
表面均匀性 | > 75% | |||
发光角度(2*1/2? )/deg | 120+/-10 | |||
色温/K | 3000~7000可选 | |||
材质 | 铝合金+PMMA | |||
防护等级 | IP40 | |||
寿命/H | > 50000 | |||
显色指数 | Ra> 80 | |||
LED数量 | 240 | 240 | 120 | 60 |
LED类型 | SMD3014 | |||
可选配件 | PWM调光控制器 | |||
发光方式 | 侧发光 |
型号: | HGP-LP |
---|---|
产量: | 500, 000件/年 |
商标: | HansGP |
用 途: | 装饰 |
防护等级: | IP54 |
电 源: | 交流电 |
寿 命: | 50,000h |
输入电压: | AC85-265 |
发光颜色: | 白色 |
灯座材质: | 铝 |
电流类型: | AC |
认 证: | CE |
